Pozycjoner rolkowy RWD 420



Wybór konieczny

Zielone odcień oznacza element lub część, który powinien być w niektórych z oferowanych opcji zamontowany do urządzenia podczas produkcji i urządzenie bez tego elementu nie można eksploatować - zamówić.



Elementy konstrukcyjne

Żółty odcień oznacza element lub część, który powinien być w niektórych z oferowanych opcji zamontowany do urządzenia podczas produkcji, jest to w zasadzie element, który rozszerza funkcjonalność.



Wyposażenie ogólne



Siwy odcień oznacza element lub część, którym jest możliwe urządzenie do-wyposażyć kiedykolwiek poźniej, montaż możliwy jest we własnym zakresie jest to w zasadzie element, który rozszerza funkcjonalność.

Przeznaczeniem maszyny jest praca w przemyśle oraz w trybie 7/24. Przemyślana konstrukcja pozycjonera niesie ze sobą znaczne zalety i doskonałą zmienność pracy podczas spawania i manipulacji ze zbiornikami oraz z wyrobami okrągłymi. Wysokiej jakości zsynchronizowane napędy gwarantują doskonałe właściwości dynamiczne jednostki w połączeniu z jednostką NEXT, ale także we współpracy z inną jednostką CLEVER.

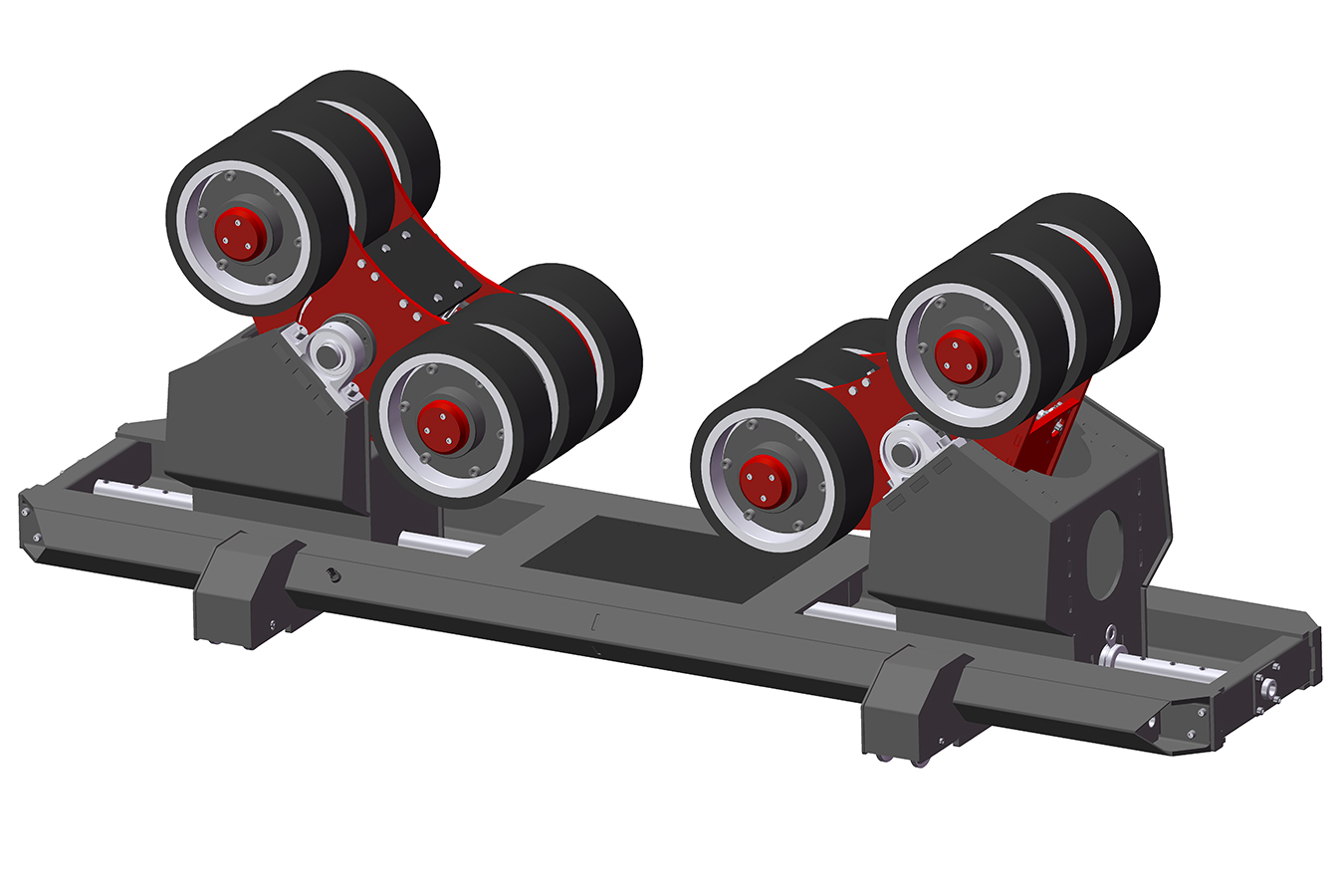

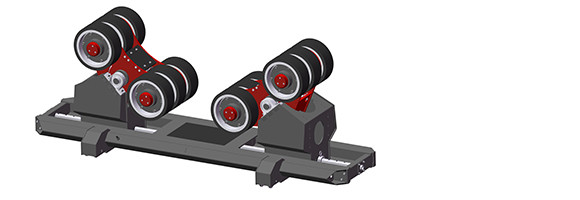

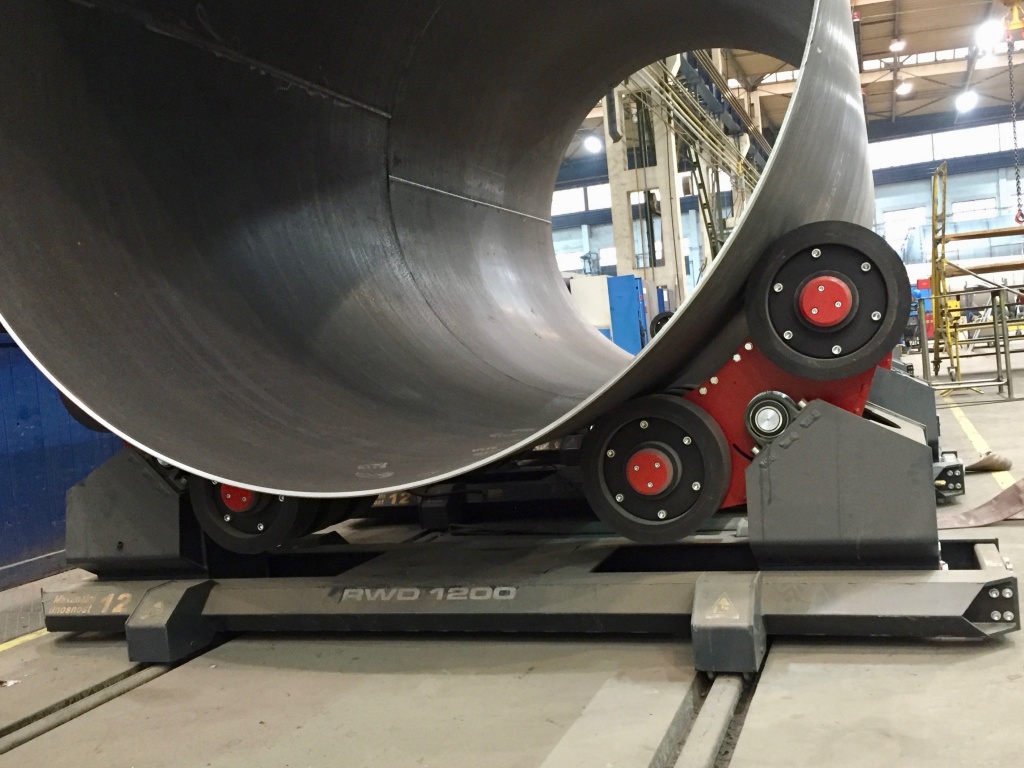

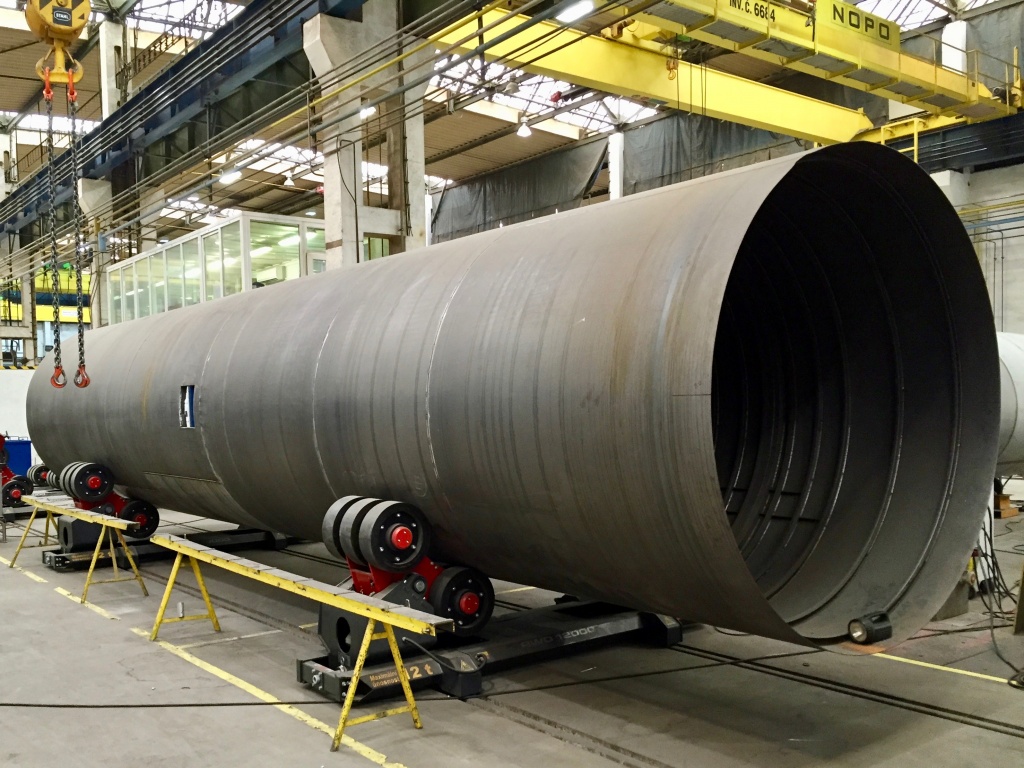

  • RWD 420 CLEVER to samonastawny pozycjoner rolkowy - jednostka robocza z możliwością regulacji rozstawu osi. Jej koncepcja to wyrafinowane urządzenie o wysokim standardzie wzornictwa, wykorzystujące wyłącznie najwyższej klasy komponenty.

  • Konstrukcja ramy stalowej wspiera przechylane poprzecznie ruchome jednostki nośne ze zintegrowanymi napędami silników krokowych umożliwiającymi cyfrowe sterowanie. Ponadto silniki krokowe zapewniają maksymalną dokładność obrotu.

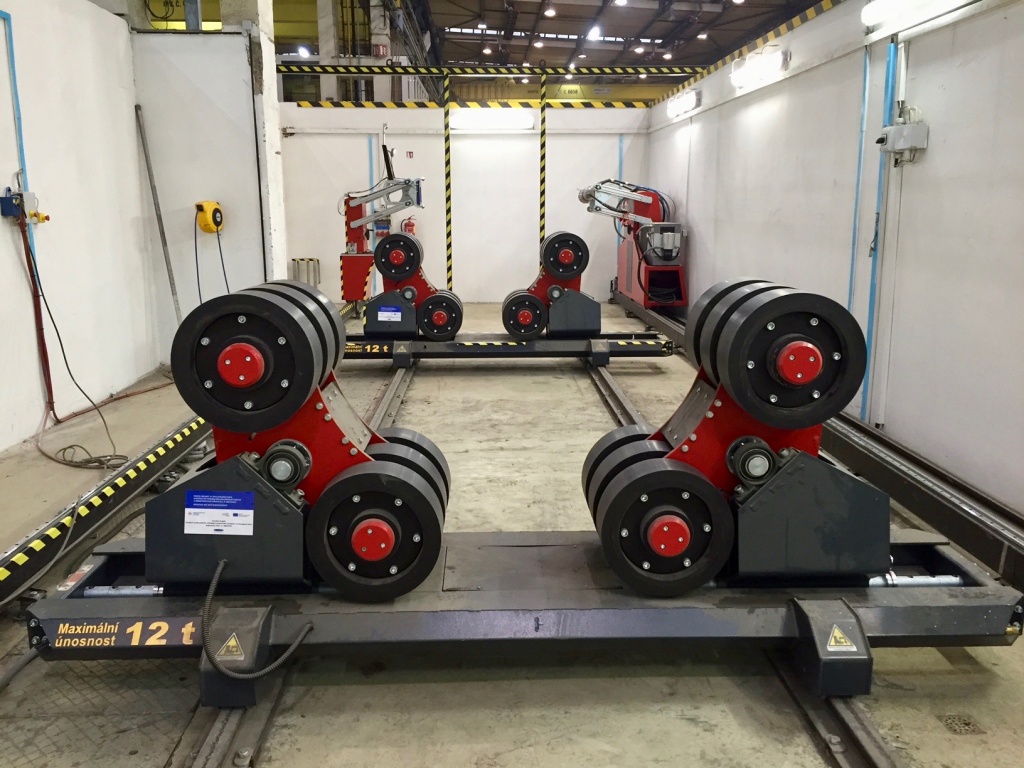

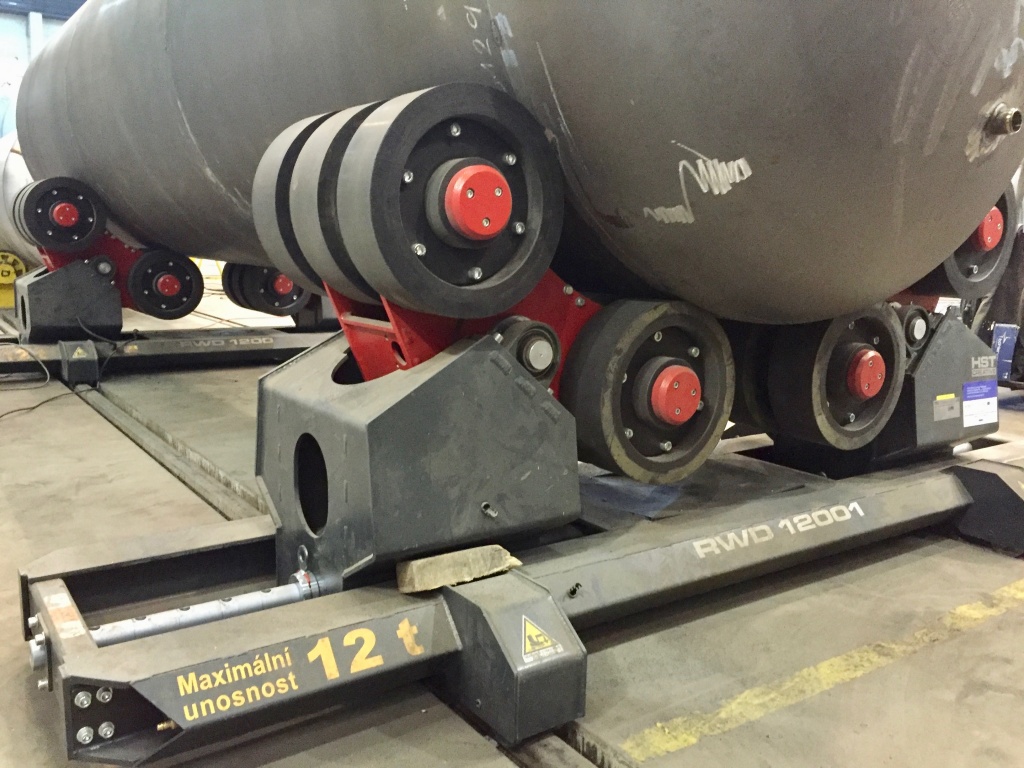

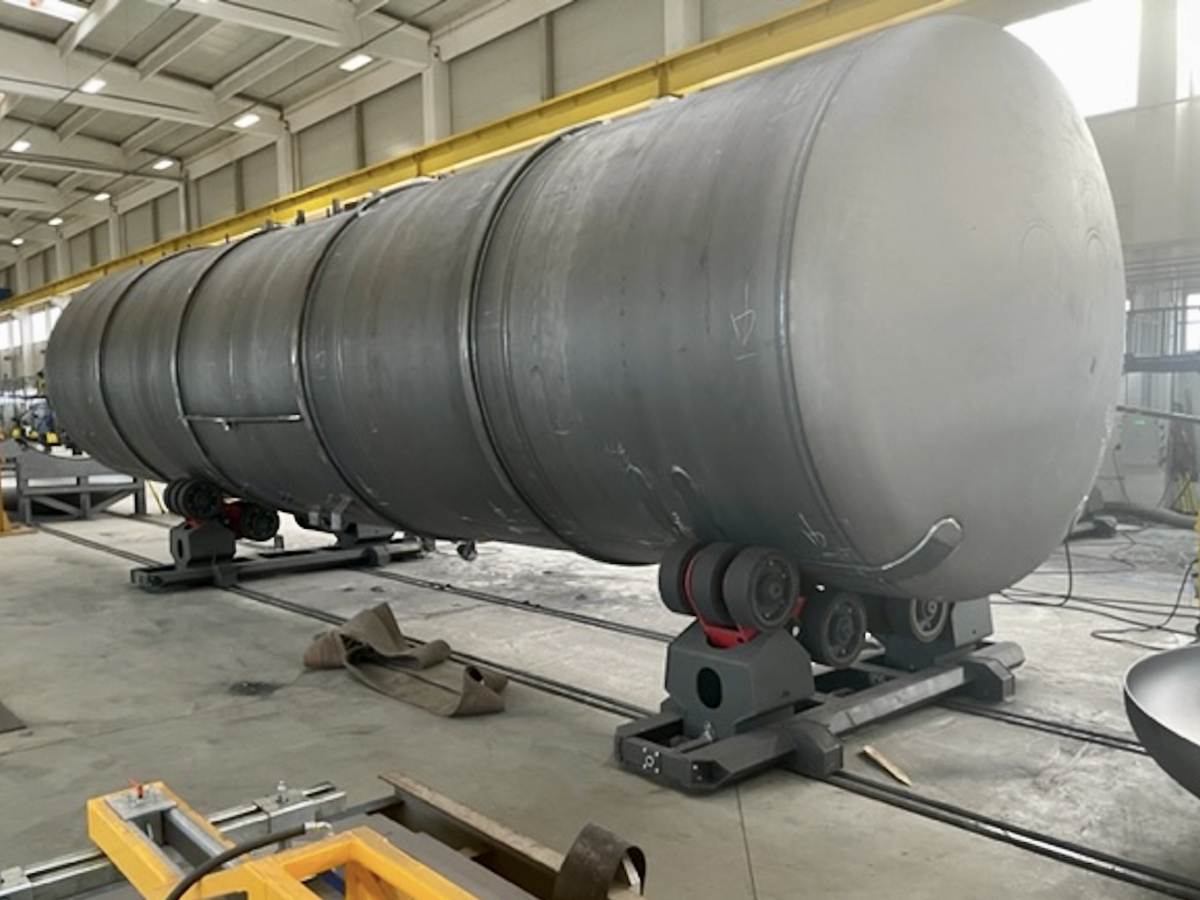

  • Wsporniki mają zwartą konstrukcję, a ich położenie poprzeczne jest ustalane za pomocą prostego systemu sworzni. W przypadku pracy pozycjonera na szynie istnieje możliwość wyposażenia maszyny w pomysłowy pneumatyczny system podnoszenia pozycjonera, który umożliwia wygodne pozycjonowanie pozycjonera na szynach.

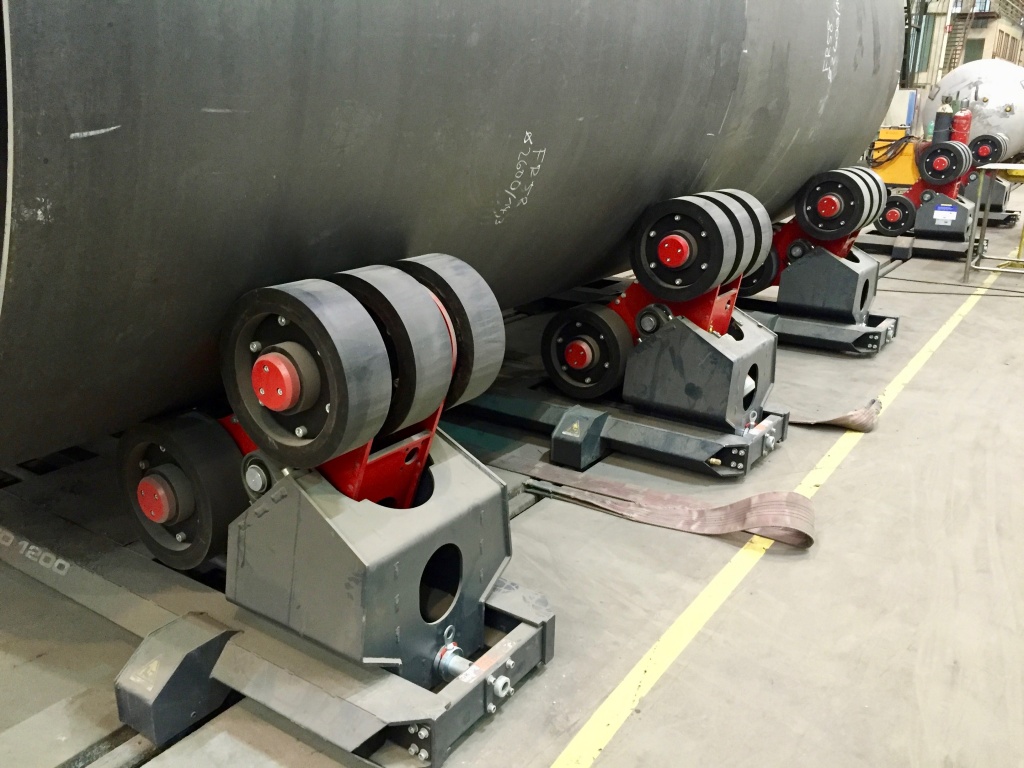

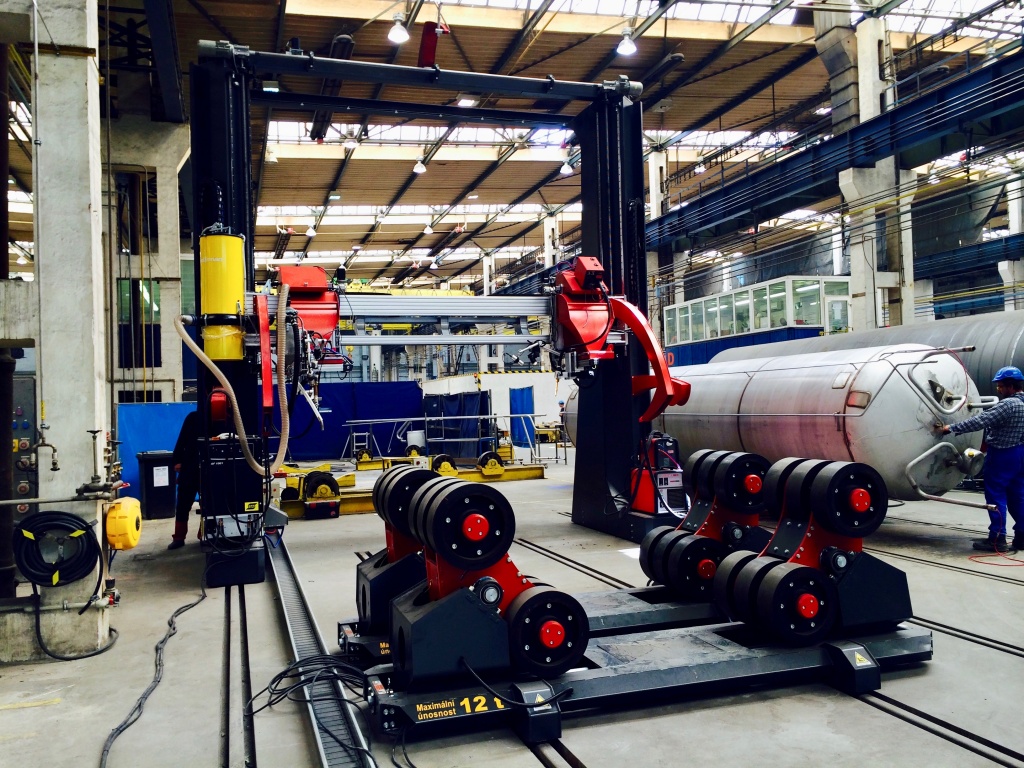

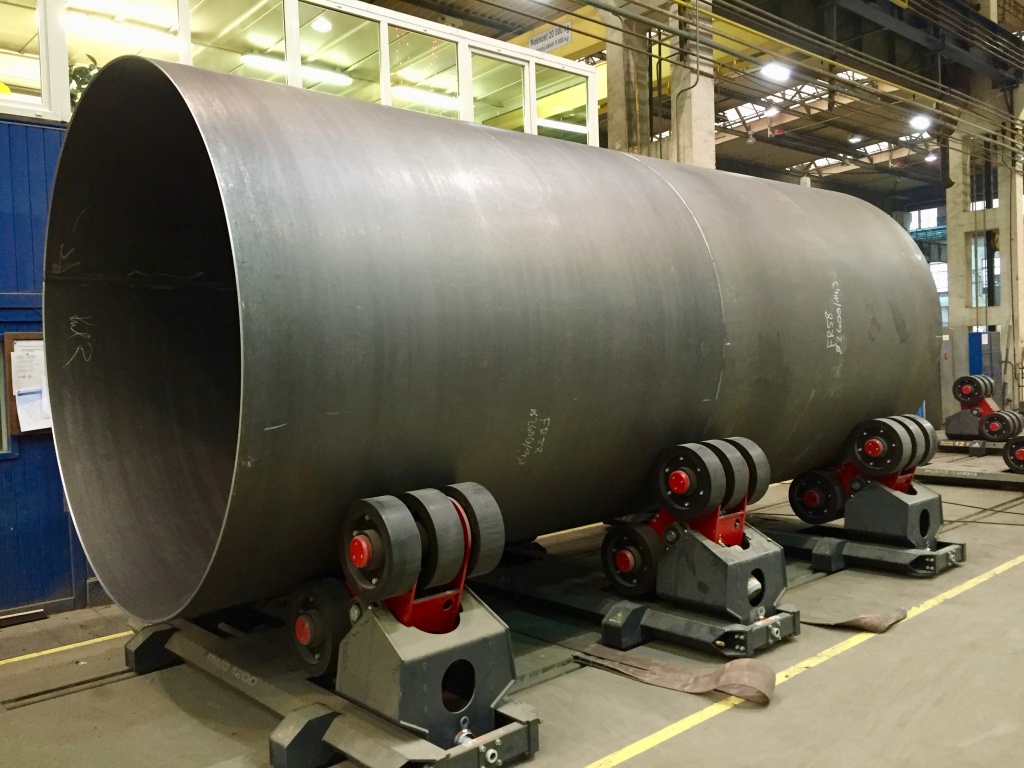

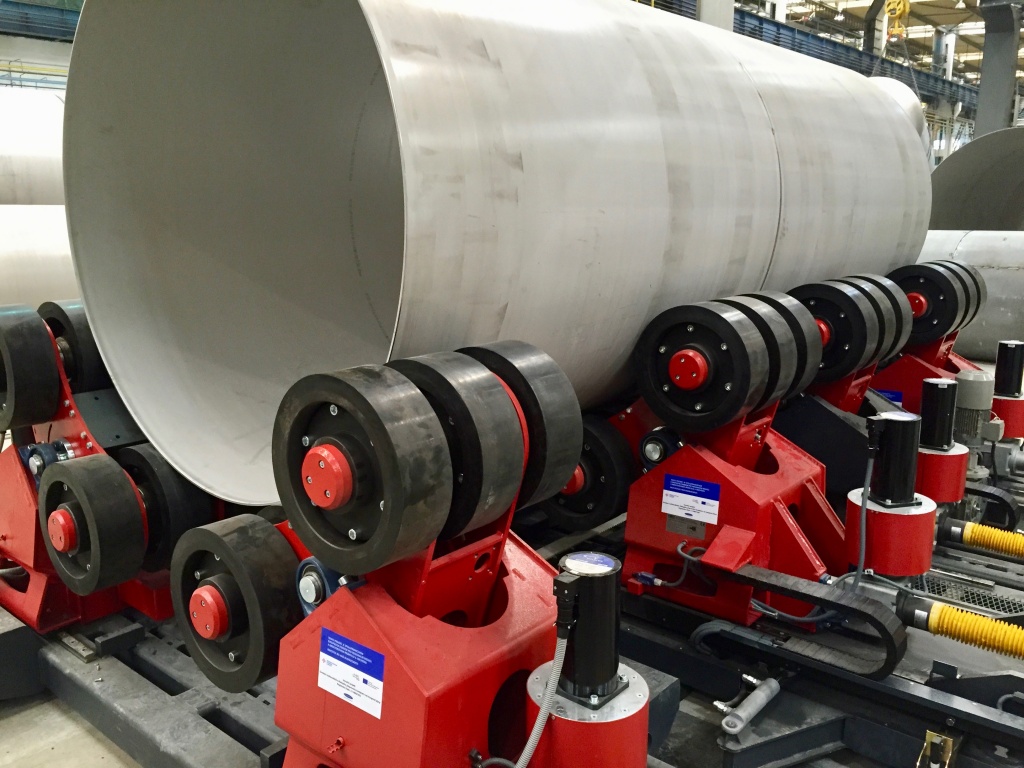

  • Jednostki mogą być wyposażone w rolki z powierzchnią z wulkanizowanej gumy lub ze stali CrNi. Zmienność konstrukcji pozwala na wybór montażu z czterema, ośmioma lub dwunastoma rolkami. Umożliwia to osiągnięcie minimalnego nacisku właściwego na powierzchnię pojemnika, a tym samym wyeliminowanie ryzyka odkształcenia powłoki pojemnika. System regulacji poprzecznego rozstawu osi wraz z automatycznym przechylaniem jednostek wsporczych gwarantuje doskonały centryczny rozkład sił ściskających spowodowanych masą zbiornika.

  • Pozycjonerem steruje się za pomocą cyfrowego pilota „Mighty Controller” z pełnym wyświetlaniem wszystkich wartości na wyświetlaczu. Hamulec elektroniczny jest standardowo montowany, aby zapobiec obracaniu się pozycjonerów pod mimośrodowymi obciążeniami. Maszyna może być wyposażona w styk przełączający do sterowania urządzeniem zewnętrznym, np. spawarką. Urządzenie można podłączyć do innych jednostek CLEVER (do trzech jednostek), dzięki czemu można zwielokrotnić nośność przy zachowaniu doskonałej dokładności napędu podczas spawania.

  • Wersję CLEVER można także zintegrować z innymi systemami HST CREATIVE ze sterowaniem cyfrowym








Zalety podstawowe

 Dwa zsynchronizowane silniki krokowe i przekładnie stożkowe najwyższej jakości zapewniają wyjątkową dynamikę i wydajność napędu.

 Minimalizacja nacisku jednostkowego na powierzchnię pojemnika gwarantowana przez samonastawne jednostki wsporcze.

  Idealny centryczny rozkład sił ściskających spowodowanych masą zbiornika, dzięki regulowanemu rozstawowi osi jednostek wsporczych.

 Wysoce wytrzymała konstrukcja przemysłowa bez ryzyka uszkodzenia wrażliwych części maszyny przez manipulację z ładunkiem dzięki ich skryciem  w głąb urządzenia.

  Pełna kontrola cyfrowa z wyświetlaniem wartości na Mighty Controller, możliwość sterowania podłączeniem innych jednostek CLEVER.



MOCE ROBOCZE

WARTOŚĆ

Maksymalna nośnoć statyczna - nie mowi o mocy napędu

15000,0 kg

Moment obrotowy na wałku rolek pozycjonera

2 x 1800 Nm

Prędkość obwodowa na powierzchni zbiornika

 0,50 - 249,3 cm/min

Obciążenie robocze **

24/7
ROZMIARY ROBOCZE

WARTOŚĆ

Minimalna średnica zbiornika kiedy zbiornik jest oparty na wszystkich rolkach 900,0 mm
Minimalna średnica zbiornika kiedy zbiornik jest oparty na rolkach wewnętrznych 200,0 mm
Maksymalna średnica zbiornika  6000,0 mm
Średnica rolek 420,0 mm
Szerokość rolek
140,0 mm
Ilość rolek * 4, 8, albo 12
Standartowy rozstaw osi (na życzenie można zmienić) * 1800,0 mm
Suw pozycjonera z segmentów hamownych do łatwego poruszania się po torach 15,0 mm
OSIE RUCHOWE WARTOŚĆ

Obrót pozycjonerór rolkowych

Programowo sterowana oś

Elewycja jednostek rolkowych (oś T)

samoustawna oś (grawitacyjnie)

Ruch pozycjonerów po torach kolejowych *

Ręczna oś

TECHNOLOGIA SPAWANIA I STEROWANIA  WARTOŚĆ

Odpowiednie metody spawania

SAW, MIG/MAG, TIG, Plasma Weld

Podłączenie urządzenia spawalniczego do systemu START/STOP *

Tak

Zdalne sterowanie *

Tak

ENERGIE, MEDIA A ŚRODOWISKO

 WARTOŚĆ

Podłączenie z sieci

3x400V 50/60 Hz

Sprężone powietrze (suche, czyste)

0,5 - 0,9 MPa
Charakterystyka umieszczenia na pozycji roboczej Suwny po torach
Stopień ochrony IP 21
Moc instalacyjna ***

ROZMIARY

WARTOŚĆ

Wysokość

-

Szerokość

-

Długość

-
Masa *** 2 x 2200 kg



* Pozycja jest wybierana, albo istnieje więcej możliwości, które się wzajemie różnią funkcją. Informacje są płatne dla najlepszego wyposażenia.

** 8/5 = obciążenie w jednej zmianie /// 16/6 = przemysłowe obciążenie /// 24/7 = obciążenie ciągłe.

*** Informacje nie można podać dokładnie, dlatego że są zależne na konkretnej konfiguracji. Podana jest maksymalna wartość efektywna.



... Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.
