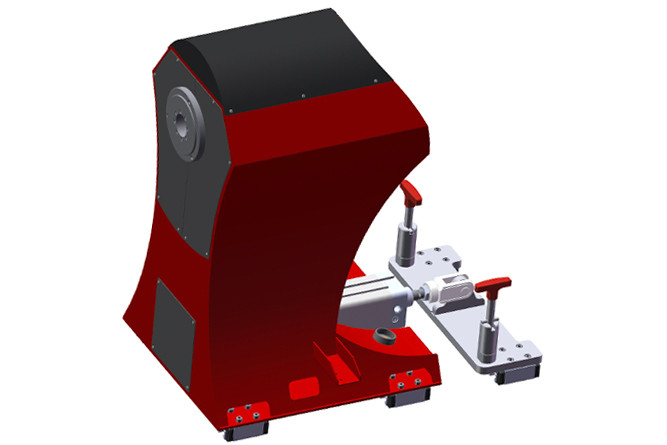

Konik z wolnym wrzecionem dla wersji Mk.I, Mk.II, Mk.III

...Prvek je vhodný pro nesení výrobku a jeho osovou fixaci s možností regulovatelného přítlaku směrem k hlavnímu vřetenu.



  • KONÍK S VOLNÝM VŘETENEM je funkčním vybavením stroje umožňující podepření výrobku a přítlak koníku.
  • Koník lze osadit pohonem, pohony hlavního vřetene a koníku jsou spolu synchronizovány a řešeny jako bezvůlové. Krokový motor roztáčí přesnou planetovou převodovku, která pohání řemenové soukolí příčnými zuby. Hlavní vřeteno koník mají normalizované příruby pro montáž univerzálního sklíčidla 160mm s otvorem 48mm.
  • Přítlak koníku je řešený jako lineární blokovacím segmentem pracovním pneumatickým válcem 80mmse standardním zdvihem 300mm (na zakázku je možné zdvih zvětšit).



Hlavní výhody

 Robustní konstrukce snese velké zatížení, přesné uložení na kuličkovém lineárním vedení.

 Regulovatelná síla pneumatického přítlaku.
