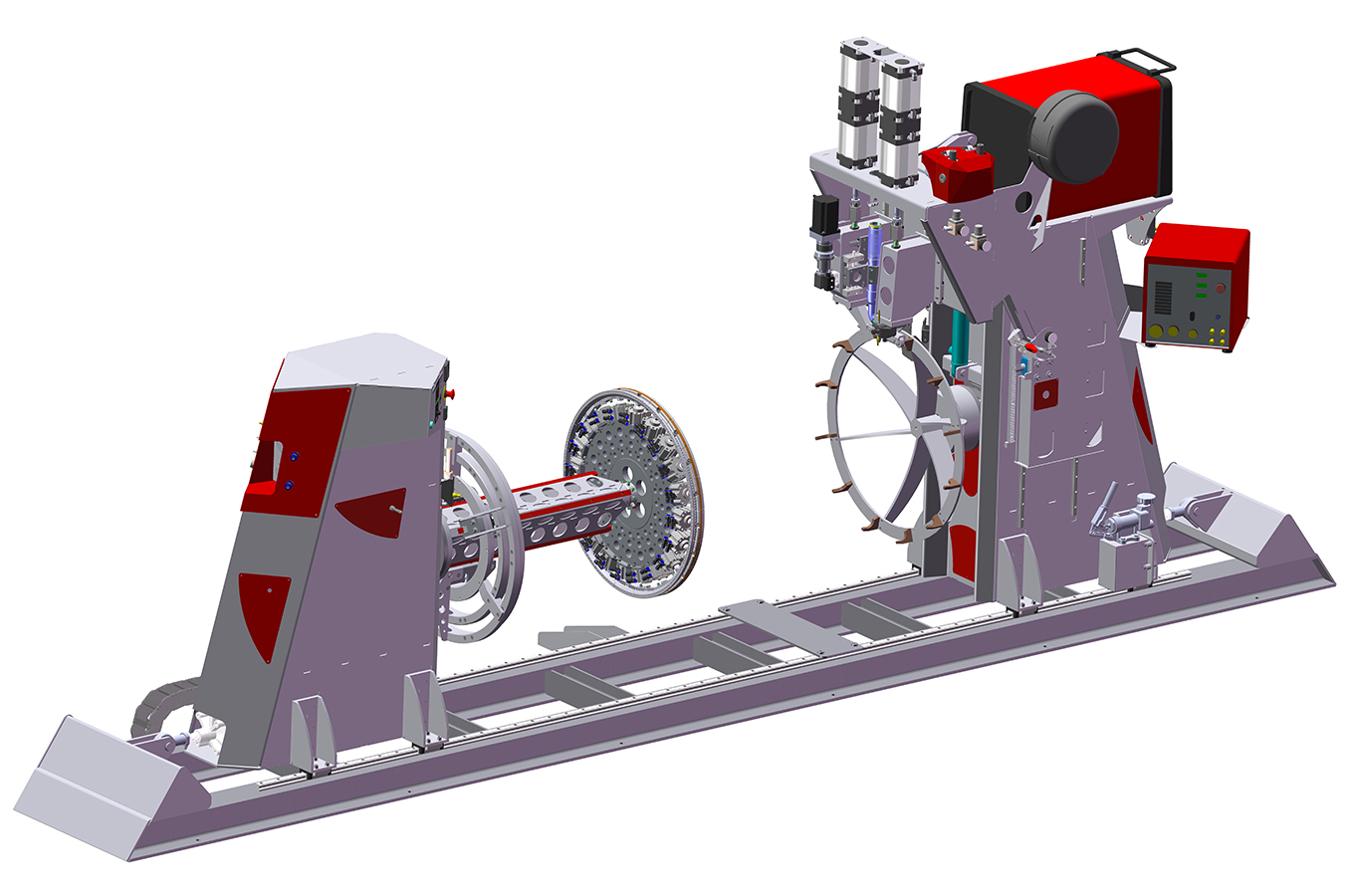

Svařovací automat HAMMER

Další zařízení

- Nastavení digitálního dálkového ovladače "Mighty Controler".

- Ovládání kamerového systému HST CREATIVE NICK 03 (nastavení polohy, a parametrů snímání).

- Vysoce přesné ovládání snímání polohy svařování elektromagnetickým dotykovým čidlem.

- Scanování dat svařování a systém vyhodnocení kvality svařování.

- Připojení dalších externích systémů.

PROGRAMY - PAMĚŤOVÉ BOXY

- Stroj má paměťi pro uložení vlastních nastavení celého pracovního cyklu. Programy je možné pojmenovat, editovat, kopírovat, přesunovat (volných programových míst je 199)

PROGRAMY - KOMPILACE

- Programy uložené v Paměťových Boxech lze libovolně kombinovat do funkčních řad, které mohou vytvářet i složitý pracovní cyklus. Například je možné svařovat takto (plně automatický cyklus s vizuální kontrolou vždy při změně programu - funce BREAK):

Program 1 - Kořenová vrstva svaru provedená metodou TIG bez pendlování s postupovou rychlostí hořáku 45cm/min, bez přidávání přídavného drátu, svařovací výkon 72A.

Program 2 - Vrstva číslo dvě provedená metodou TIG s pendlováním hořáku a využitím podávání studeného drátu, postupová rychlost 65cm/min, svařovací výkon 160A.

Program 3 - Vrstva číslo tři provedená metodou MAG PULSE s pendlováním hořáku, postupová rychlost 72cm/min, svařovací výkon 235A.

RYCHLÉ VOLBY

- Volba mezi automatickým a ručním provozem stiskem jednoho tlačítka.

- No Weld funkce slouží k otestování nastavení bez svařování.

- Tlačítko "Triangulation". Speciální tlačítko které slouží k ukládání aktuálních poloh všech řízených os stroje na základě vizální kontroly obsluhou stroje. Stroj vizuální vstup zapíše jako zjištěné souřadnice ovládaných řízených os.

PŘÍMÉ FUNKCE

- Tlačítko testu ochranných plynů (po stisknutí otevře všechny plynové ventily).

- Tlačítko manuálního příklonu svařovacího hořáku.

- Tlačítko manuálního sepnutí pneumatického prvku (například lisování koníkem).

SVAŘOVANÉ DÍLY

- Stroj je univerzální a sofstikovaná výrobní jednotka se schopností svařování jakýchkoli průmyslové výroby v rámci rozměrových a hmotnostních limitů stroje. Je možné provádět rotační obvodové svary, koutové svary v poloze PA/PB díky naklápěcímu koníku (jen některé stroje) a také je možné provádět plnohodnotné podélné svary (jen stroje s řízenou osou X)

- Typická je výroba tlakových a netlakových nádob ze všech materiálů a všemi metodami obloukového svařování s vyjímkou metody SAW. Stroj díky vysoké celkové přesnosti umožnuje svařování strojních dílů, přírub, hřídelů, výměníků tepla, trubkovnic.

- Stroj je schopen pracovat v režimu navařování po šroubovici (jen některé stroje) a to jak na povrchu válce, tak povrchu desky navařováním po spirále naklopené na 90° (Jen stroje vybavené naklápěcím koníkem), spirálové navařování má interpolovanou rotaci a pohyb hořáku - změnu rychlosti rotace vřetene v závislosti na momentálním průměru. Speciální software poskytuje i možnosti svařování jednotlivých vrstev navaření (používá řízenou osu zdvihu hořáku), je možné vybavit stroj také řízeným systémem nahřívání navařovaného dílu s digitálním odměřováním povrchové teploty.

TYPY

- Excelentním doplňkem je sofistikovaný dálkový ovladač Mighty Controler. Jde o volně programovatelné zařízení, kterým je možné ovládat všechny potřebné funkce stroje přímo během svařování

- Řídící systém stroje je dobře propracovaný, poskytuje on-line informaci o aktuálních otáčkách a aktuální postupové rychlosti svařování. Obsluha probíhá za pomocí standardního vícevrstvého MENU.

- Programové kompilace poskytují dokonalé možnosti plně automatizované výroby složené z mnoha odlišných svarů

- Dvouhořákové verze neomezují uživatele při výrobě technologicky složitých výrobků. Jednou metodou lze vařit kořen svaru, jinou metodou lze provádět krycí vrstvy.

- Naklápěcí koník výrazně rozšiřuje použitelnost stroje o polohové svařování v úhlech 0 - 90°

- Digitální podavače studeného drátu poskytují precisní výsledky svařování v nejširším spektru užití.
