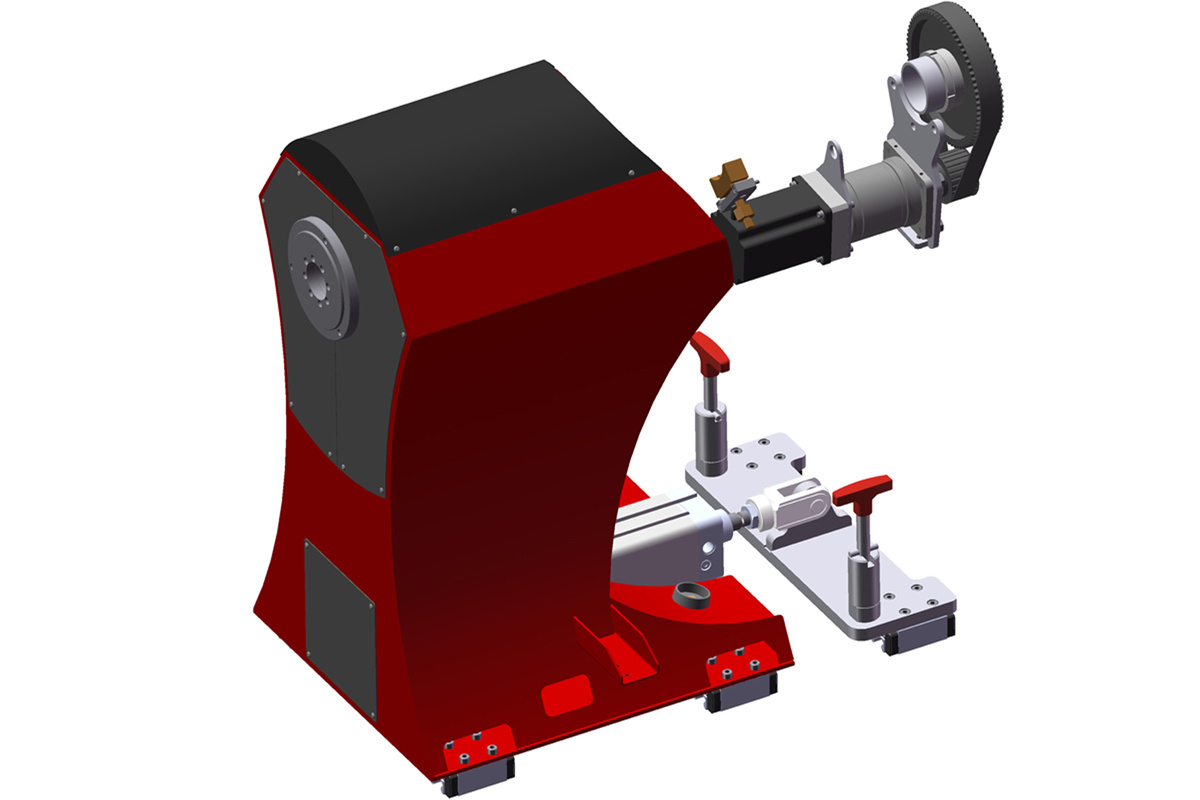

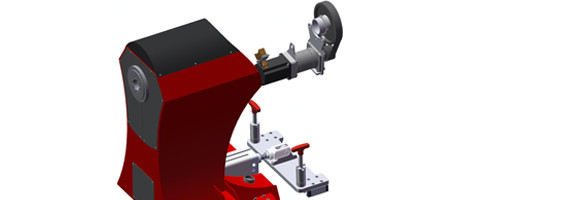

Koník synchronizovaný s hlavním vřetenem pro verzi Mk.III

...Prvek je vhodný pro nesení výrobku a jeho osovou fixaci s možností regulovatelného přítlaku směrem k hlavnímu vřetenu.



  • KONÍK SYNCHRONIZOVANÝ S HLAVNÍM VŘETENEM je funkčním vybavením stroje umožňující podepření výrobku a přítlak koníku.
  • Pohony hlavního vřetene a koníku jsou spolu synchronizovány a řešeny jako bezvůlové. Krokový motor roztáčí přesnou planetovou převodovku, která pohání řemenové soukolí příčnými zuby. Hlavní vřeteno koník mají stejné normalizované příruby pro montáž univerzálního sklíčidla 250mm a průběžný otvor 78mm.
  • Přítlak koníku je řešený jako lineární blokovacím segmentem pracovním pneumatickým válcem 80mmse standardním zdvihem 300mm (na zakázku je možné zdvih zvětšit).



Hlavní výhody

 Pohon koníku je synchronizovaný s hlavním vřetenem a je bezvůlový.

 Robustní konstrukce snese velké zatížení, přesné uložení na kuličkovém lineárním vedení.

 Regulovatelná síla pneumatického přítlaku.
