Rotační polohovadlo RWP 144.621



Wybór konieczny

Zielone odcień oznacza element lub część, który powinien być w niektórych z oferowanych opcji zamontowany do urządzenia podczas produkcji i urządzenie bez tego elementu nie można eksploatować - zamówić.



Elementy konstrukcyjne

Żółty odcień oznacza element lub część, który powinien być w niektórych z oferowanych opcji zamontowany do urządzenia podczas produkcji, jest to w zasadzie element, który rozszerza funkcjonalność.



Wyposażenie ogólne



Siwy odcień oznacza element lub część, którym jest możliwe urządzenie do-wyposażyć kiedykolwiek poźniej, montaż możliwy jest we własnym zakresie jest to w zasadzie element, który rozszerza funkcjonalność.

Maszyna nadaje się do pracy w przemyśle do obróbki metalu o wysokim obciążeniu godzinowym. Wydrążone wrzeciono daje możliwość spawania armatur, elementów rurociągów i innych długich półproduktów. Wysokiej jakości napęd zabezpiecza płynność i stałą prędkość obrotową, nawet w razie bardzo dużego obciążenia pozaosiowego. System sterowania R3 zapewnia podstawowe funkcje do pełnej automatyzacji procesu produkcji. Maszyna dysponuje sterowanym wyjściem do włączania spawarki.





  • RWP 144.621 to ergonomicznie rozwiązany pozycjoner stołowy o wysokości płyty roboczej 885 mm, o nośności maksymalnej 620 kg. Swoją koncepcją i wykonaniem maszyna zasługuje na nazwę „stacja robocza” wykorzystując wyłącznie komponenty najwyższej klasy.

  • Pozycjoner (obrotnik) jest dostarczany w trzech wersjach produkcyjnych - Mk.IMk.II, albo Mk.III. Zakres obrotów wrzeciona wersji Mk.I jest położony wyżej dla lżejszych produktów o mniejszej średnicy, kiedy się oczekuje obrót wyższą prędkością, do dyspozycji jest mniejszy moment obrotowy. Wersja Mk.II posiada uniwersalny zakres obrotów wrzeciona z średnim momentem obrotowym dostosowanym do uniwersalnych wyrobów spawanych o wymiarach standardowych. Zakres obrotów wersji Mk.III jest położony nisko, do dyspozycji jest duży moment obrotowy do obracania większych wyrobów o dużych średnicach. Masa wyrobów zbliżona do maksymalnego dozwolonego obciążenia pozycjonera. Wybór wersji produkcyjnej jest zależny od oczekującej użycia eksploatacyjnego.
  • Metalowa konstrukcja jest wyposażona wrzecionem z otworem przelotowym o średnicy 144 mm. Takie rozwiązanie umożliwia stosowanie jak płyty roboczej o średnicy 800 mm, tak i uchwytu uniwersalnego 400 mm. System sterowania R3 umieszczono w samodzielnej korpusie po lewej stronie spawacza i i jest umieszczony tak, aby zapewnić doskonałą ergonomię. Przed rozpryskiem metalu spawalniczego jest chroniony drzwiczkami metalowymi z wziernikiem z szkła poliwęglanowego. Koncepcja pozycjonera została zaprojektowana jako stół do umieszczenia na krawędzi stołu roboczego.

  • Ze względu na zastosowanie maszyny, zakres elewacji wrzeciona jest 0 - 110°. Elewacja wrzeciona jest napędzana silnikiem. Elewację można przeprowadzać pod obciążeniem przedmiotem spawanym.

  • Maszyna wyposażona jest w uchwyt do montażu pneumatycznego ramienia palnika spawalniczego, Konstrukcja jest wykonana tak, że podczas elewacji wrzeciona wykonuje ten sam ruch także ramię palnika. Ramię palnika ma skok pneumatyczny i cztery stopnie swobody. Na końcu ramienia znajduje się precyzyjny support położenia palnika z bezluzową regulacją w dwóch osiach +/- 15 mm oraz możliwością obrotu o 90 ° z blokadą położenia. Blok zaciskowy uchwytu może być wykonany dla technologii MIG lub TIG.

  • Częścią maszyny może być system włączania gazu formującego. Tem można doprowadzić otworem w wrzecionu urządzenia.

  • Pracę ułatwia specjalny pedał nożny z proporcjonalną regulacją prędkości obrotu wrzeciona. Ręczny pilot to kolejna alternatywa dla zdalnego sterowania maszyną. Oprócz sterowania prędkością obrotów, zarówno rozrusznik nożny, jak i ręczny mogą zawierać wybierak kierunku obrotu wrzeciona.

  • Maszyna nadaje się do spawania metodami MIG/MAG i TIG, włącznie spawania łukiem impulsowym i do spawania wiązką plazmy.













Możliwości pod względem użytkowania i technologii

 Ręczne spawanie obwodowe, zdalne sterowanie prędkością obrotową, możliwość zmiany kierunku obrotów za pomocą ergonomicznie zintegrowanej dźwigni.

  Automatyczne spawanie w przypadku wyposażenia maszyny w specjalnie opracowane akcesoria. Podłączenie spawarki kablem komunikacyjnym bezpośrednio do pozycjonera.

  Podnoszenie wrzeciona w sposób ciągły za pomocą przekładni.

  Podnoszenie wrzeciona napędzane silnikiem.

  Wrzeciono ma otwór przelotowy do spawania rur.

  Wrzeciono ma otwór przelotowy do podawania gazu formującego pod spoinę.

X  Oscylacja palnika wzdłużna i po łuku.

Zalety podstawowe

√ Cyfrowe sterowanie silnikiem krokowym zapewnia stabilną prędkość obrotową nawet przy obciążeniach mimośrodowych.

√  System sterowania wspiera automatyzację spawania, ustawianie kąta obrotu i kąta wyłączenia źródła.

√ Spawanie w trybie ręcznym z regulacją prędkości obrotowej za pomocą proporcjonalnego sterownika nożnego.

√  Maszynę można podłączyć do w pełni zautomatyzowanego systemu produkcyjnego z ramieniem pneumatycznym i sterowaniem źródła prądu.

√  Wyrafinowane ramię palnika z wieloma stopniami swobody zapewniające dużą zmienność przy spawaniu wewnętrznym i zewnętrznym.

√ Trwała konstrukcja z ochroną wrażliwych części, przenoszenie prądu spawania przez profesjonalne frezowane podłączenie obrotowe (kolektor) CuCrZr.

MOCE ROBOCZE

WARTOŚĆ

Maksymalna nośnoć statyczna

620,0 Kg

Moment obrotowy na wałku wrzeciona (Mk.I / Mk.II / Mk.III)

154,0 / 320,0 / 640,0 Nm

Moment obrotowy na wałku elewacji wrzeciona

1809,0 Nm

Zakres prędkości obrotów (Mk.I / Mk.II / Mk.III)

0 - 11,4 / 0 - 5,3 / 0 - 2,7 obr/min

Obciążenie robocze **

16/6

WYMIARY ROBOCZE

WARTOŚĆ

Maksymalna średnica otaczania (ograniczenie jest ważne jeśli jest zamontowane standartowe ramie do automatyzacji) *

1000 mm

Otwór przelotowy wrzecionem głównym

144 mm

Średnica kołnierza wrzeciona głównego - tym samym zalecana średnica uchwytu uniwersalnego

400,0 mm

Zalecany rozmiar płyty roboczej

800,0 x 18,0 x 150,0 mm

OSIE RUCHOWE

WARTOŚĆ

Obrót wrzeciona

Program. sterowana oś

Elewacja wrzeciona, oś kontrolowana za pomocą przycisków

0 - 110°, oś napędzana

Elewacja ramienia palnika *

Pełny zakres, ręczna oś

Ustawienie pozycji podstawowej ramienia (3 przeguby) *

 Pełny zakres, ręczna oś

recyzyjne ustawienie pozycji palnika *

 +/- 15,0mm, ręczna oś

TECHNOLOGIA SPAWANIA I STEROWANIA

WARTOŚĆ

Odpowiednie metody spawania

MIG/MAG, TIG, Plasma Weld, Laser

Wrzecionem przenoszony prąd DC

550A

Wrzecionem przenoszony prąd AC

450A

Podłączenie urządzenia spawalniczego do systemu START/STOP

Tak
Pedał nożny lub sterowanie ręczne (kontrola prędkości, kierunek obrotów, funkcja Start/Stop) * Tak

ENERGIE, MEDIA A ŚRODOWISKO

WARTOŚĆ

Podłączenie z sieci

1x230V/N/PE/50Hz

Sprężone powietrze (suche, czyste)

0,5 - 0,7 MPa

Gaz ochronny dla ochrony grani *

1 droga niezależna

Charakterystyka umieszczenia na pozycji roboczej

Wolnostojący, musi być zakotwiczony

Stopień ochrony

IP 51 C

Moc instalacyjna ***

WYMIARY

WARTOŚĆ

Wysokość

885 mm

Szerokość

1599 mm

Długość

1338 mm
Masa (bez elementu zaciskowego) *** 400 Kg



* Pozycja jest wybierana, albo istnieje więcej możliwości, które się wzajemnie różnią funkcją. Informacje są płatne dla najlepszego wyposażenia.

** 8/5 = obciążenie w jednej zmianie /// 16/6 = przemysłowe obciążenie /// 24/7 = obciążenie ciągłe.

*** Informacje nie można podać dokładnie, dlatego że są zależne na konkretnej konfiguracji. Podana jest maksymalna wartość efektywna.



...Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.

Podane tutaj informacjeopisują system sterowania R3 jako całość z wszystkimi jego możliwościami, które nie muszą być dostępne dla każdego pozycjonera i to w zależności od możliwości technologicznych. Jest to zależne na konkretnej konfiguracji pozycjonera. Zawsze jest potrzebne zaznajomić się z urządzeniem, jeśli jego możliwości technologiczne ze względem na wybraną konfigurację wspierają wszystkie niżej opisane funkcje. Dane stanowią przegląd możliwości systemu sterowania, a nie pozycjonera i nie mają na celu szczegółowego wyjaśniania poszczególnych elementów. Wynika to głównie z trudności w zrozumieniu niektórych bardziej złożonych funkcji lub wyposażenia. Po szczegółowe informacje prosimy zwracać się do działu technicznego HST CREATIVE, albo działu sprzedaży.



System sterowania R3 do pozycjonerów obrotowych HST CREATIVE



√ Łatwe sterowanie dostosowane do zrozumienia przez spawaczy.

√ Wyświetlanie wybranych wartości za pomocą dużego LED wyświetlacza.

√ MENU wewnętrzne jest podzielone do bloków graficznych dla lepszej orientacji.

√ Cyfrowo sterowane opóźnienie spawania, prędkości obrotów i wszystkich funkcji pozostałych.

√ Prędkość obrotów wrzeciona jest sterowana centralnym sterownikiem obrotowym, w trybie gotowości dla szybszej odpowiedzi.

√ Rozdzielenie ustawienia wartości dla obrotu, sterowania źródłem, ramienia, albo gazu formującego.

√ Programowo sterowane i ustawialne sterowanie ramie palnika i gazu formującego.

√ Możliwość układania własnych programów i ustawień do pamięci systemu sterowania za pomocą programowalnego interfejsu wewnątrz systemu.









Funkcje technologiczne układu sterowania pozycjonerami obrotowymi:



Sterowanie:

  • 2 Takt. To tryb, w którym cykl pracy rozpoczyna się po naciśnięciu i trzymaniu pedału sterującego lub przycisku na pilocie a kończy się dopiero po jego zwolnieniu. Jest to zatem tak zwany tryb dwóch ruchów. Jednak dzieje się tak tylko wtedy, gdy nie są aktywowane funkcje automatycznej kontroli obrotów wrzeciona. Typowym zastosowaniem tego trybu jest spawanie w pozycji siedzącej, gdzie istnieje możliwość natychmiastowej reakcji na potrzeby obrotu konstrukcji spawanej.
  • 4 Takt. Istnieje tryb, w którym po naciśnięciu i ponownym puszczeniu pedału sterującego lub przycisku na pilocie rozpoczyna się cykl pracy, który jest ponownie zakończony wciśnięciem i zwolnieniem pedału lub przycisku. Jest to zatem tak zwany tryb czterech ruchów. Jednak dzieje się tak tylko wtedy, gdy nie są aktywowane funkcje automatycznej kontroli obrotów wrzeciona. Typowym zastosowaniem tego trybu jest spawanie w pozycji stojącej, które umożliwia lokalny ruch spawacza przy nieprzerwanym obracaniu wrzeciona.
  • Automatyka. Jest to tryb automatycznego kontroli obrotów wrzeciona. Oznacza to, że wrzeciona obracają się o podany kąt w zakresie od 0 ° do 730 °. Po naciśnięciu pedału lub przycisku na pilocie rozpoczyna się cykl pracy, który zostaje automatycznie zakończony po osiągnięciu zadanego kąta obrotu. Kąt obrotu można ustawić w bloku „Obrót”, opisane niżej.
  • Dolna prędkość. Określa minimalną regulowaną prędkość wrzeciona (obr./min) w trybie gotowości. Co oznacza minimalną prędkość wrzeciona, z której można zwiększyć prędkość. Nie będzie możliwe obrócenie wrzeciona poniżej wartości, która zostanie ustawiona w tym bloku. Dlatego jeśli chcesz korzystać z pełnego zakresu prędkości pozycjonera, należy ustawić 0,0 obr./min. Maksymalna możliwa do ustawienia wartość jest zawsze równa maksymalnej możliwej prędkości, patrz tabliczka znamionowa maszyny.



Obrót:

  • Średnica elementu spawanego. Wprowadź tutaj średnicę spawanej konstrukcji, system sterowania automatycznie wyliczy postęp spawania, tj. względna prędkość posuwu palnika spawalniczego. System wyświetla tę wartość na wyświetlaczu w trybie gotowości. Ustawienie w cm w zakresie od 0,0 do 300,0 cm.
  • Kierunek obrotu. Ustawienie kierunku obrotu w osi obrotu. (Wybór: W kierunku, albo Przeciw kierunku skazówek zegara).
  • Opóźnienie obrotu. Funkcja jest potrzebna do poprawnego ustawienia przetopu. Ustawiamy opóźnienie pomiędzy włączeniem źródła i rozpoczęciem obrotu. Wartość ustawiamy w sekundach z dokładnością  0,1 s, w zakresie od 0,0 do 15,0 s.
  • Kąt obrotu. Ustawiamy o jaki kąt całkowity obróci się wrzeciono. Wartość graniczna to 730°. Funkcja jest aktywna wyłącznie podczas trybu Automatycznej kontroli obrotu wrzeciona w sekcji “Sterowanie”, opisane niżej.
  • Wyłączenie źródła. Określa punkt, kiedy system wyłączy źródło. Ustawienie w stopniach. Wartość graniczna to 730°. Funkcja jest aktywna wyłącznie podczas trybu Automatycznej kontroli obrotu wrzeciona w sekcji “Sterowanie”, opisane niżej.
  • Powrót do 0. Określa tryb powrotu wrzeciona do pozycji wyjściowej z powodu odnalezienia pozycji wyjściowej (naprz. Kierunkowo określone przyrządy mocujące), lub w celu odkręcenia węży energii i gazów. Funkcja jest aktywna wyłącznie podczas trybu Automatycznej kontroli obrotu wrzeciona w sekcji “Sterowanie”, opisane niżej.



Gaz:

  • Funkcja jest dostępna jeśli jest pozycjoner wyposażone zaworem do włączania gazu formującego (opcja).
  • Przed-dmuch gazu. Określa, jak długo będzie włączony zawór gazu ochronnego przed rozpoczęciem spawania. Ustawienie w sekundach w zakresie od 0,0 do 15,0 s. Przy ustawieniu 0,0 s jest funkcja nieaktywna.
  • Do-dmuch gazu. Określa, jak długo będzie włączony zawór gazu ochronnego po wyłączeniu źródła spawania. Ustawienie w sekundach w zakresie od 0,0 do 15,0 s. Przy ustawieniu 0,0 s jest funkcja nieaktywna.



Palnik:

  • Funkcja jest dostępna jeśli jest pozycjoner wyposażone zaworem do włączania gazu formującego (opcja)
  • Przed spawaniem. Ustawiamy przychylenie palnika do miejsca spawania. (Wybór: Automatycznie, co oznacza: Palnik będzie przychylony automatycznie po włączeniu trybu roboczego, albo Ręcznie, co oznacza: Palnik czeka na komendę poprzez przycisk na panelu, następnie dojdzie do włączenia trybu roboczego).
  • Po spawaniu. Ustawiamy odchylenie palnika od miejsca spawania. (Wybór: Automatycznie, co oznacza: Palnik będzie odchylony automatycznie po wyłączeniu trybu roboczego, albo Ręcznie, co oznacza: Palnik czeka na komendę poprzez przycisk na panelu, następnie dojdzie do odchylenia palnika od miejsca spawania).



Elementy spawane:

  • Mogą być spawane elementy, które spełniają wymiarowe i wagowe ograniczenia pozycjonera i to bez ograniczeń co do metod spawania.
  • Proces spawania może przebiegać w dowolnym kącie elewacji wrzeciona w ramach możliwości pozycjonera. To jest zupełnie niezależne na mimośrodowym obciążeniu pozycjonera z powodu cyfrowej koncepcji napędu.
  • System sterowania jest zdolny sterować kątem obrotu i kąt wyłączenia źródła niezależnie. W ten sposób można uzyskać doskonałe połączenie ściegu spoiny przy spawaniu automatycznym. Oczywiście możliwe jest również sterowanie całkowicie ręczne.

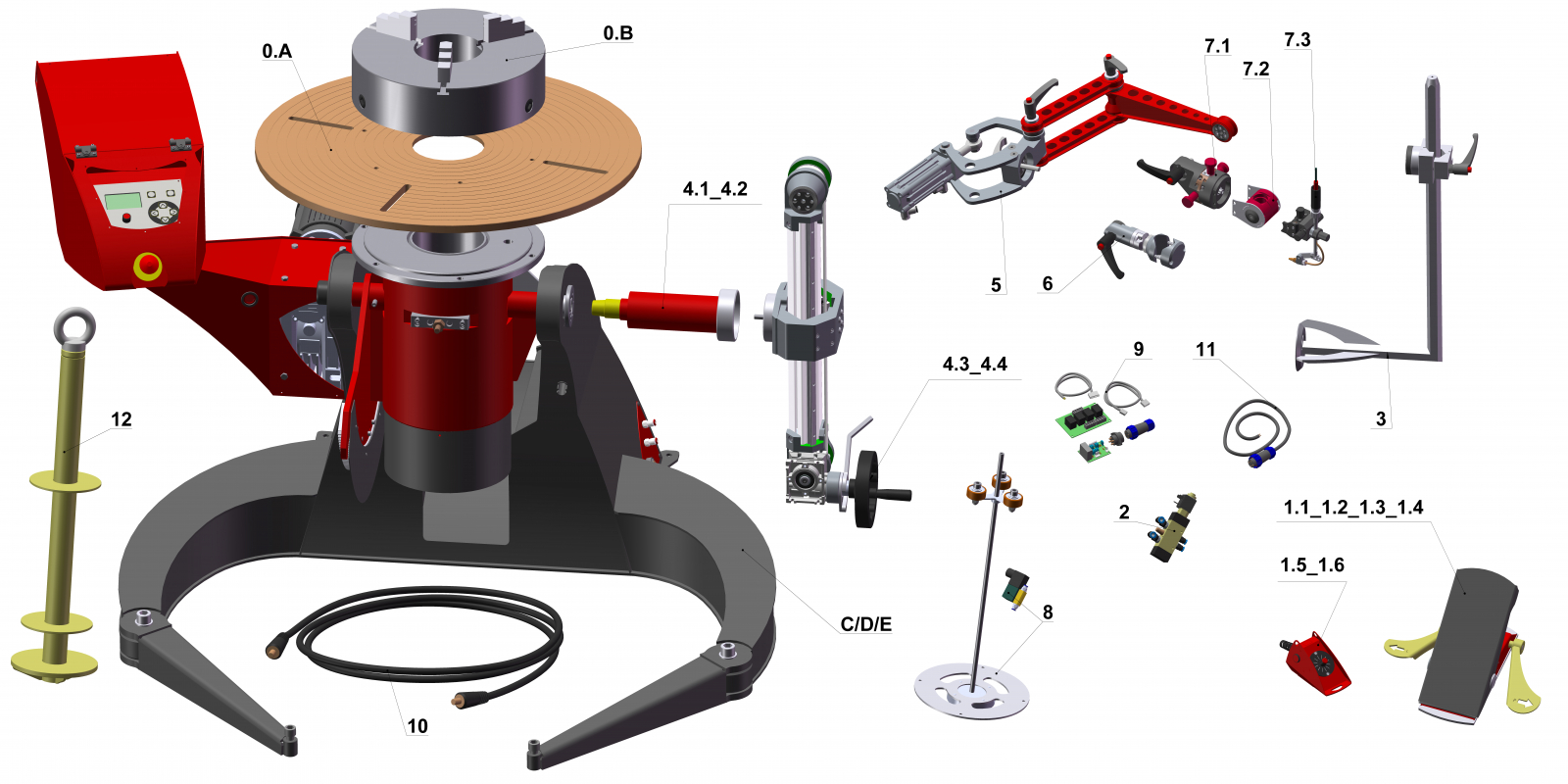

Urządzenie ze standardowym wyposażeniem

C

Rotační polohovadlo RWP 144.621

Podstawowe urządzenie przygotowane do dokładnej konfiguracji

(( 1 )) Wybór elementów sterujących i przyrządów mocujących
(( 2 )) Wybór ramienia palnika spawalniczego i funkcji przyrządów do mocowania palnika
(( 3 )) Wybór akcesoriów technologicznych i ulepszeń
(( 4 )) Wybór źródeł prądu i pozostałego oprzyrządzenia

Podstawowe wyposażenie opcjonalne

1.1

Pedał nożny FPS01. ON/OFF

Podstawowy rodzaj pedału nożnego z funkcją START/STOP

(( √ )) Pozycja jest niezbędna do przewidywalnej funkcji urządzenia, MA ALTERNATYWĘ (FPS02, FPR03/04, HCR01/02)
((Kombinacja )) Nie są
(( Możliwości )) Nie są
(( Stan )) Możliwe podłączenia kiedykolwiek do wtyczki standardowej na urządzeniu i wybrać w Systemu sterowania R3

1.2

Pedał nożny FPS02. ON/OFF>L/P

Pedał nożny z funkcją START/STOP i rozszerzoną funkcjonalnością do zmiany kierunku obrotu

(( √ )) Pozycja jest niezbędna do przewidywalnej funkcji urządzenia, MA ALTERNATYWĘ (FPS02, FPR03/04, HCR01/02)
((Kombinacja )) Nie są
(( Możliwości )) Nie są
(( Stan )) Możliwe podłączenia kiedykolwiek do wtyczki standardowej na urządzeniu i wybrać w Systemu sterowania R3

1.3

Pedał nożny FPR03. ON/OFF+RPM

Pedał nożny z funkcją START/STOP i rozszerzoną funkcjonalnością do zmiany prędkości obrotu

(( √ )) Pozycja jest niezbędna do przewidywalnej funkcji urządzenia, MA ALTERNATYWĘ (FPS02, FPR03/04, HCR01/02)
((Kombinacja )) Nie są
(( Możliwości )) Nie są
(( Stan )) Możliwe podłączenia kiedykolwiek do wtyczki standardowej na urządzeniu i wybrać w Systemu sterowania R3

1.4

Pedał nożny FPR04. ON/OFF>L/P+RPM

Pedał nożny z funkcją START/STOP i rozszerzoną funkcjonalnością do zmiany kierunku i prędkości obrotu

(( √ )) Pozycja jest niezbędna do przewidywalnej funkcji urządzenia, MA ALTERNATYWĘ (FPS02, FPR03/04, HCR01/02)
((Kombinacja )) Nie są
(( Możliwości )) Nie są
(( Stan )) Możliwe podłączenia kiedykolwiek do wtyczki standardowej na urządzeniu i wybrać w Systemu sterowania R3

1.5

Pilot ręczny HCR01. ON/OFF+RPM

Pilot ręczny z funkcją START/STOP i rozszerzoną funkcjonalnością do zmiany prędkości obrotu

(( √ )) Pozycja jest niezbędna do przewidywalnej funkcji urządzenia, MA ALTERNATYWĘ (FPS02, FPR03/04, HCR01/02)
((Kombinacja )) Nie są
(( Możliwości )) Nie są
(( Stan )) Możliwe podłączenia kiedykolwiek do wtyczki standardowej na urządzeniu i wybrać w Systemu sterowania R3

1.6

Pilot ręczny HCR02. ON/OFF>L/P+RPM

Pilot ręczny z funkcją START/STOP i rozszerzoną funkcjonalnością do zmiany kierunku i prędkości obrotu

(( √ )) Pozycja jest niezbędna do przewidywalnej funkcji urządzenia, MA ALTERNATYWĘ (FPS02, FPR03/04, HCR01/02)
((Kombinacja )) Nie są
(( Możliwości )) Nie są
(( Stan )) Możliwe podłączenia kiedykolwiek do wtyczki standardowej na urządzeniu i wybrać w Systemu sterowania R3

Akcesoria do automatyzacji spawania

2

ARM VALVE 12VDC

Zawór i węże 1,2m dla sterowania siłownika pneumatycznego ręki spawalniczej ARM FLEXI, zintegrowane do urządzenia

(( √ )) Urządzenia do sterowania przychylenia / odchylenia ręki, Nie ma alternatywy
(( Kombinacja )) Wskazane dopełnić o rękę spawalniczą ARM FLEXI
(( Możliwości )) Jest możliwe użyć do innych urządzeń pneumatycznych o tym samym ciśnieniu roboczym
(( Stan )) Jest montowany bezpośrednio podczas produkcji

3

ARM FIX 1000

Sześciokątny słupek dla ARM FLEXI z ruchem ręcznym i z mechaniczną blokadą, długość 1000 mm

(( √ )) Słupek dla montażu systemów do automatyzacji procesu spawania, Nie ma alternatywy
(( Kombinacja )) Wskazane dopełnić o rękę spawalniczą ARM FLEXI
(( Możliwości )) Nie są
(( Stan )) Można go zainstalować w prosty sposób bez użycia specjalnych narzędzi

5

ARM FLEXI

Pneumatycznie sterowana ręka 2x280 mm z czterema stopniami swobody, dla łatwej automatyzacji spawania

(( √ )) Ręka palnika spawalniczego dla łatwej automatyzacji procesu spawania, Nie ma alternatywy
(( Kombinacja )) Trzeba dalej dołożyć pozycję ARM 1 JOINT HOLDER, albo ARM 2 SLIDE
(( Możliwości )) Nie są
(( Stan )) Można go zainstalować w prosty sposób bez użycia specjalnych narzędzi

6

ARM 1 JOINT HOLDER

Przegubowy segment umożliwiający mocowanie palnika spawalniczego prostego o średnicach 28 - 42 mm

(( √ )) Pozycja jest niezbędna do pożądanej funkcji urządzenia, MA ALTERNATYWĘ (ARM 2 SLIDE)
(( Kombinacja )) Nie są
(( Możliwości )) Nie są
(( Stan )) Można go zainstalować w prosty sposób bez użycia specjalnych narzędzi

7.1

ARM 2 SLIDE

Głowica palnika +/- 15 mm osie X/Z. Obrót wzdłużny z blokowaniem po 30°. Wychylenie po 15°

(( √ )) Pozycja jest niezbędna do pożądanej funkcji urządzenia, MA ALTERNATYWĘ (ARM 1 JOINT HOLDER)
(( Kombinacja )) Ten element trzeba do-wyposażyć o pozycję (ARM 2 TILT TORCH HOLDER)
(( Możliwości )) Nie są
(( Stan )) Można go zainstalować w prosty sposób bez użycia specjalnych narzędzi

7.2

ARM 2 TILT TORCH HOLDER

Uchwyt maszynowego MIG, lub TIG palnika z funkcją elewacji w 7 blokowanych pozycjach (stopniach)

(( √ )) Pozycja jest niezbędna do pożądanej funkcji urządzenia, Nie ma alternatywy
(( Kombinacja )) Na ten element, w przypadku instalacji Podawania zimnego drutu montuje ARM 2 SLIDE MICRO
(( Możliwości )) Wybór średnicy palnika, który jest zamocowany w elemencie, standard jest 34 mm. Zawsze chodzi o palnika prosty
(( Stan )) Można go zainstalować w prosty sposób bez użycia specjalnych narzędzi

7.3

ARM 2 SLIDEMICRO. Podawanie komplet CW +/- 5mm (osie X/Z)

Element końcowy podawania zimnego drutu z możliwością delikatnym ustawieniem +/- 5 mm z dyszą chłodzoną

(( √ )) Precyzyjnie wykonany zestaw doprowadza drut wprost do spawu, Nie ma alternatywy
(( Kombinacja )) Montuje się na ARM 2 TILT TORCH HOLDER
(( Możliwości )) Nie są
(( Stan )) Można go zainstalować w prosty sposób bez użycia specjalnych narzędzi

8

Zestaw do włączania gazu formującego pod grań i jego włączanie

Zestaw do włączania gazu formującego pod grań, otworem w wrzecionie

(( √ )) Urządzenie pomocnicze poprawia czynność maszyny włączaniem gazu formującego, ma alternatywę
(( Kombinacja )) Nie są
(( Możliwości )) Nie są
(( Stan )) Jest montowany bezpośrednio podczas produkcji

9

SET do podłączenia podajnika drutu CW06 ROBOT

Zestaw elektroniki i elementów instalacyjnych do podłączenia Podajnika CW06 ROBOT do pozycjonera

(( √ )) Poszerza możliwości urządzenia o funkcję włączanie cyklu roboczego Podajnika drutu, Nie ma alternatywy
(( Kombinacja )) Zaprojektowany do użytku z podajnikiem zimnego drutu CW06 ROBOT
(( Możliwości )) Na zasadzie START/STOP można użyć także z innym urządzeniem, który wspiera taką samą funkcję
(( Stan )) Jest montowany bezpośrednio podczas produkcji

10

Kabel do podłączenia źródła A.0 2,5m (bez wtyczki na stronie źródła)

Samodzielny kabel z wtyczką znormalizowaną po stronie urządzenia, po stronie źródła bez wtyczki

(( √ )) Kabel do podłączenia elementu przełączającego do spawarki, do włączania łuku spawalniczego, Nie ma alternatywy
(( Kombinacja )) Nie są
(( Możliwości )) Na zamówienie można wybrać inne długości kabli
(( Stan )) Można go zainstalować w prosty sposób bez użycia specjalnych narzędzi

11

Kabel masy 50 mm2, długość 3,0m

Kabel na obu stronach zakończony standardowym złączem 13 mm

(( √ )) Miedziany kabel masy zamyka łuk elektryczny między źródłem i automatem, Nie ma alternatywy
(( Kombinacja )) Nie są
(( Możliwości )) Na zamówienie jest możliwe wykonanie innej długości
(( Stan )) Można go zainstalować w prosty sposób bez użycia specjalnych narzędzi

Inne akcesoria i mocowanie

12

Przyrząd do transportu suwnicą

Przyrząd specjalny, który ułatwia manipulację z urządzeniem

(( √ )) Przyrząd włoży się do otworu wrzeciona, manipulacja jest za pomocą urządzeń podnośnikowych. Nie ma alternatywy
(( Kombinacja )) Nie są
(( Możliwości )) Nie są
(( Stan )) Nie potrzeba montażu, wprost gotowy do użytku

0.A

Płyta robocza 800x18x150

Płyta robocza o średnicy 800 mm, grubości 18 mm, otwór 150 mm, masa 63,1 kg

(( √ )) Płytę roboczą można zamontować na kołnierze wrzecion bez elementów przejściowych wprost, MA ALTERNATYWĘ
(( Kombinacja )) Nie są
(( Możliwości )) Można wybrać i inne płyty robocze, te trzeba zamontować za pomocą elementów przejściowych
(( Stan )) Można go zainstalować w prosty sposób bez użycia specjalnych narzędzi

0.B

Uchwyt uniwersalny trójszczękowy 400 mm

Trójszczękowy uchwyt uniwersalny z zmianą przełożenia dla spawania, otwór 144 mm, masa 76,1 kg

(( √ )) Uchwyt ten można zamontować na kołnierze wrzecion bez elementów przejściowych wprost, MA ALTERNATYWĘ
(( Kombinacja )) Uchwyt ma możliwość wyposażenia w segmenty rozszerzające (na zamówienie)
(( Możliwości )) Można wybrać i inne uchwyty uniwersalne, te trzeba zamontować za pomocą elementów przejściowych
(( Stan )) Można go zainstalować w prosty sposób bez użycia specjalnych narzędzi

Pozycjoner obrotowy RWP 144.621

Pozycjoner obrotowy RWP 144.621

Pozycjoner obrotowy RWP 144.621
